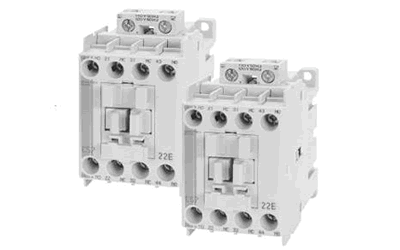

Sprecher+Schuh接觸器選型原則及注意事項

分類：技術中心 3119人瀏覽 2018-03-13

標簽：Sprecher+Schuh接觸器 Sprecher+Schuh接觸器選型分享到：

接觸器作為通斷負載電源的設備，接觸器的選用應按滿足被控制設備的要求進行，除額定工作電壓與被控設備的額定工作電壓相同外，被控設備的負載功率、使用類別、控制方式、操作頻率、工作壽命、安裝方式、安裝尺寸以及經濟性是選擇的依據。Sprecher+Schuh接觸器選用原則如下：

（1）交流接觸器的電壓等級要和負載相同，選用的接觸器類型要和負載相適應。

（2）負載的計算電流要符合接觸器的容量等級，即計算電流小于等于接觸器的額定工作電流。接觸器的接通電流大于負載的啟動電流，分?jǐn)嚯娏鞔笥谪?fù)載運行時分?jǐn)嘈枰娏?，?fù)載的計算電流要考慮實際工作環境和工況，對于啟動時間長的負載，半小時峰值電流不能超過約定發熱電流。

（3）按短時的動、熱穩定校驗。線路的三相短路電流不應超過接觸器允許的動、熱穩定電流，當使用接觸器斷開短路電流時，還應校驗接觸器的分?jǐn)嗄芰Α?/span>

（4）接觸器吸引線圈的額定電壓、電流及輔助觸頭的數量、電流容量應滿足控制回路接線要求。要考慮接在接觸器控制回路的線路長度，一般推薦的操作電壓值，接觸器要能夠在85～110％的額定電壓值下工作。如果線路過長，由于電壓降太大，接觸器線圈對合閘指令有可能不起反映；由于線路電容太大，可能對跳閘指令不起作用。

（5）根據操作次數校驗接觸器所允許的操作頻率。如果操作頻率超過規定值，額定電流應該加大一倍。

（6）短路保護元件參數應該和接觸器參數配合選用。選用時可參見樣本手冊，樣本手冊一般給出的是接觸器和熔斷器的配合表。

接觸器和空氣斷路器的配合要根據空氣斷路器的過載系數和短路保護電流系數來決定。接觸器的約定發熱電流應小于空氣斷路器的過載電流，接觸器的接通、斷開電流應小于斷路器的短路保護電流，這樣斷路器才能保護接觸器。實際中接觸器在1個電壓等級下約定發熱電流和額定工作電流比值在1～1.38之間，而斷路器的反時限過載系數參數比較多，不同類型斷路器不一樣，所以兩者間配合很難有1個標準，不能形成配合表，需要實際核算。

（7）接觸器和其它元器件的安裝距離要符合相關國標、規范，要考慮維修和走線距離。

選擇接觸器時應其工作條件出發，主要考慮下列因素：
（1）根據負載的性質，控制交流負載選用交流接觸器，控制直流負載選用直流接觸器。
（2）接觸器的工作任務類別應與負載的類別相一致。
（3）主觸點的額定工作電壓應大于或等于負載電路的電壓。
（4）主觸點的額定工作電流應大于或等于負載的電流。
（5）吸引線圈的額定電壓應與控制回路電壓相一致，接觸器在線圈額定電壓85%~105%時應能可靠吸合。
（6）主觸點和輔助觸點的數量應能滿足控制系統的需要。
