HEIDENHAIN旋轉編碼器選型指南

分類：技術中心 2169人瀏覽 2018-03-08

HEIDENHAIN公司在高精位置測量和控制技術領域處于世界領導地位。研發和生產高質量直線光柵尺和角度編碼器、旋轉編碼器、數顯裝置和數控系統。其產品被廣泛應用于精密機床、電子元件的生產和加工設備、自動化機器系統，尤其是應用于半導體和電子制造業等領域。

下面小編就HEIDENHAIN系列產品中的旋轉給大家做個詳細介紹：

有內置軸承的旋轉編碼器

HEIDENHAIN的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。

HEIDENHAIN的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。

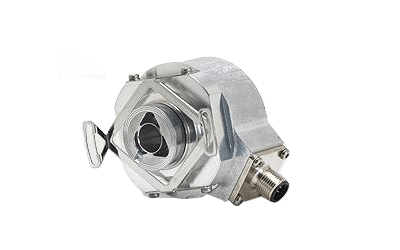

旋轉編碼器，帶內置軸承，采用定子聯軸器安裝

無內置軸承旋轉編碼器

除系統精度外，無內置軸承旋轉編碼器的讀數頭安裝和調整對精度有重大影響。特別是被測軸安裝的偏心量和徑向跳動對精度的影響十分顯著。

感應式旋轉編碼器ECI/EQI 1300的機械尺寸兼容光電式編碼器ExN 1300：用中心螺栓固定軸。編碼器定子通過定位孔的螺栓在軸向緊固。

安裝方式

旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦力所導致的牛矩，因此它能最大限度地降低靜態和動態測量誤差。而且，安裝在定子上的聯軸器還能補償被測軸的軸向運動。定子聯軸器的其它優點還有：

安裝簡單
總長度短
聯軸器的固有頻率高
允許使用空心軸

內置軸承的旋轉編碼器由分離的聯軸器連接可用于實心軸。推薦使用的連接被測軸的聯軸器能補償徑向和軸向誤差。采用分離聯軸器的角度編碼器能支持更高的軸轉速。
無內置軸承旋轉編碼器工作時沒有摩擦。掃描頭和圓光柵、光柵鼓或鋼帶這兩個部件可在組裝時分別調整。

HEIDENHAIN的ECI 4000/EBI 4000系列旋轉編碼器繼續擴充感應式位置編碼器產品線。該產品是模塊型無內置軸承旋轉編碼器，空心軸直徑為90 mm。用戶用該產品可將電機反饋系統的齒形帶驅動的連接方式改為使用力矩電機。

HEIDENHAIN電式ERO系列模塊型旋轉編碼器由一個帶軸轂的圓光柵碼盤和讀數頭組成。特別適用于安裝空間有限或不允許存在摩擦的應用。
