特點：

1. 對于IT控制電路絕緣監測AC 0?300 V
2. 兩個獨立可調響應
3. 預置功能（基本參數的自動分配）
4. 連接監測系統/地球
5. 指示燈：電源接通，報警1，報警2
6. 測試/復位按鈕內部/外部
7. 兩個獨立的報警繼電器（一個轉換觸點）
8. NO / NC可選
9. 故障存儲可選
10. 具有自動通知自監控
11. 多功能LCD顯示
12. 可調響應延遲
13. 2模塊外殼（36 MM）
14. 符合RoHS
15. 彈簧夾（每個連接兩個終端）

應用

• 在工業AC控制電路，機械工程，電廠，電梯，自動化等。

• AC控制和符合DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1“機械電氣設備”

• AC輔助電路根據DIN VDE 0100-725（VDE 0100-725）

• 規模較小的AC IT系統等。隨著照明系統，移動型發電機

常規參數
絕緣符合IEC 60664-1 / IEC 60664-3標準
額定電壓250 V
沖擊電壓/污染等級為4kv/ 3
保護之間的分離（強化絕緣）（A1，A2） - （L1，L2，E，KE，T / R） - （11，12，14） - （21，22，24）
電壓測試IEC 61010-1        2.21kv
功耗≤4 VA
標稱系統電壓Un AC 0 ... 300 V
額定頻率fN 42~460赫茲
響應然1（報警1）1~200k?
響應RAN2（報警2）1~ 200k?
預設設置UN≤72   Un ≤ 72 V Ran1 (Alarm 1) = 20 k?/Ran2 (Alarm 2) = 10 k?
測量電壓Um 12 V
測量電流IM（在Rf = 0Ω）≤200μA
內部直流電阻Ri≥62k?
阻抗Zi在50Hz≥60k?
外來直流電壓UFG≤DC 300 V
允許泄漏電容策≤20 uF的
電纜長度外部測試和復位按鈕≤10米

重量≤150克

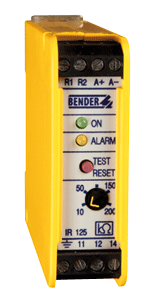

描述：IR125Y監視不接地AC和DC控制電路（IT系統）的絕緣電阻。電源電壓從被監視系統采取。

相反，該檢測絕緣故障的評估轉變電壓絕緣監測裝置，該系列采用了主動AMP測量原理。

被檢測，并報告該對稱和非對稱的絕緣故障。

特點：

1. 響應值，可調10 ... 200千歐

2. LED用于絕緣故障

3. 綜合測試和復位按鈕

4. 連接外部復位按鈕

5. 報警繼電器一個轉換觸點

6. 閉路

7. 故障存儲可選

應用

• 交流和直流控制和符合DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1“機械電氣設備”

• DC輔助電路根據DIN VDE 0100-725

• 簡單的電池系統

常規參數

絕緣符合IEC 60664-1
額定電壓交流250 V
沖擊電壓/污染等級為4kv/ 3
標稱系統電壓Un AC 19.2~265 V，DC 19.2 ~308 V
電源電壓US = UN
消耗功率≤1.5瓦
電氣壽命12000次
額定接觸電壓交流250 V / DC 300 V
使得容量AC / DC 5 A
分?jǐn)嗄芰? A，AC 230 V，功率因數= 0.4?0.2 A，直流220 V，L / R = 0.04小號
環境溫度（運行/保存）-10~ + 55°C / -40~ + 70°C
螺釘安裝板安裝
重量≤130克

描述：監視不接地AC / DC控制電路（IT系統）的絕緣電阻0~300 V，存在于AC / DC系統DC供電部件對響應沒有影響。要監視的外部電源電壓太通電系統是可能的。

特點：

1. 對于控制電路絕緣監測AC / DC 0 ... 300伏

2. 兩個獨立可調響應

3. 預設功能（基本參數的自動分配）

4. 連接監測系統/地球

5. 指示燈操作，報警1，報警2

6. 測試/復位按鈕內部/外部

7. 兩個單獨的報警繼電器（一個轉換觸點各自）

8. / NC可選擇

9. 故障存儲可選

10. 具有自動報警信息的自動監測

11. 多功能LCD顯示

12. 可調響應延遲

13. 2模塊外殼（36 MM）

14. 彈簧夾（每個連接兩個端子）

應用

• 工業AC / DC控制電路，機械工程，電廠，電梯，自動化等

• AC / DC控制，并且根據DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1 “機器的電氣設備”
  根據DIN VDE 0100-725（VDE 0100-725）AC / DC輔助電路

• 較小的AC / DC IT系統，例如，作為照明系統

常規參數
絕緣配合符合IEC 60664-1 / IEC 60664-3
額定電壓250 V
電壓測試IEC 61010-1 2.2千伏
功耗≤4 VA
標稱系統電壓Un AC / DC 0 ~300 V
額定頻率fN DC 15~ 460hz
響應然1（報警1）1~200k?
響應RAN2（報警2）1~ 200k?
預設設置UN≤72   Un ≤ 72 V Ran1 (Alarm 1) = 20 k?/Ran2 (Alarm 2) = 10 k?
測量電壓Um±12 V
測量電流IM（在Rf = 0Ω）≤200μA
內部直流電阻Ri≥62k?
阻抗Zi在50Hz≥60k?
電纜長度測試和復位按鈕≤10米
電氣壽命10000 OPS
應用類別AC-13 AC-14 DC-12 DC-12 DC-12
額定工作電壓230 V 230 V 220V 110V 24 V
工作電流5 A 3 A 0.1 A 0.2 A 1 A
最小接點負載1毫安AC / DC≥10 V
工作溫度-25 ... + 55°C
開啟力50 N
測試開啟，2.1mm直徑
用2個M4螺釘安裝
重量≤150克
